Біметалеві радіатори з нижнім підключенням
Біметалеві радіатори з нижнім підключенням дозволяють підвести труби опалення безпосередньо з підлоги або стіни та не використовувати традиційне бокове підключення. Це практичне рішення для сучасних систем опалення з прихованим монтажем трубопроводів. Біметалевий радіатор з нижнім підключенням відрізняється від звичайної секційної батареї способом підведення теплоносія. Подача та зворотна лінія підключаються знизу, тому труби можна приховати в конструкції підлоги або стіни. Особливо зручне таке рішення при новому будівництві та капітальному ремонті, коли схема опалення проєктується заздалегідь.

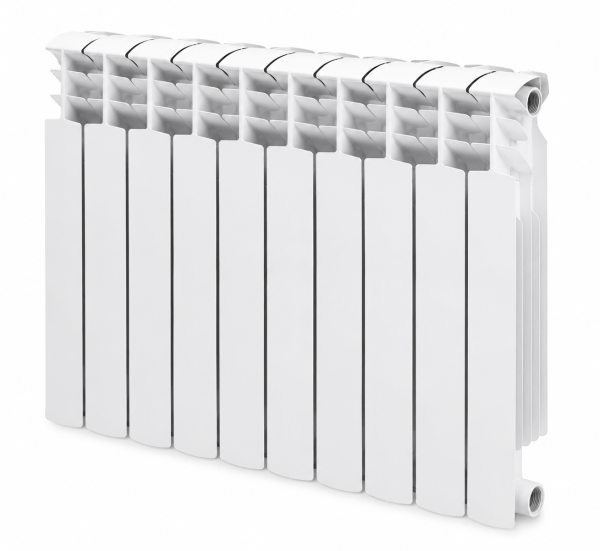

Біметалевий радіатор Mirado 500 з нижнім підключенням — український секційний радіатор із міжосьовою відстанню 500 мм, глибиною 96 мм та робочим тиском 30 бар. Заводське нижнє підключення і вбудований термостатичний клапан дозволяють приховати труби та встановити термоголовку для автоматичного регулювання температури.
Біметалеві радіатори з нижнім підключенням: у чому особливість
Головна відмінність таких моделей — конструктивно передбачене підключення подачі та обратки знизу радіатора. Труби можна прокласти в підлозі або стіні та вивести безпосередньо в місці встановлення батареї. Це особливо актуально для нових систем опалення, де розводка труб планується ще до чистового оздоблення.

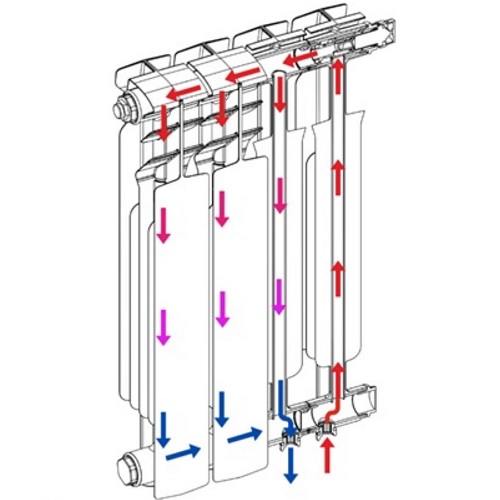

Не слід плутати спеціальний біметалевий радіатор з нижнім підключенням зі звичайним секційним радіатором, підключеним до двох нижніх бокових пробок. У заводських моделях схема руху теплоносія та приєднувальні патрубки передбачені конструкцією радіатора.
Нижнє бокове або центральне підключення
Розташування патрубків залежить від конкретної моделі. Нижнє підключення може бути праворуч або ліворуч. Перед покупкою це потрібно узгодити зі схемою трубопроводів. Для труб, що виходять із підлоги, зазвичай вибирають прямий вузол, а при виході зі стіни — кутовий. Конкретна схема залежить від конструкції радіатора та арматури.
Вбудований термостатичний клапан
Частина біметалевих радіаторів із нижнім підключенням комплектується вбудованим термостатичним клапаном. У такому випадку для автоматичного регулювання температури достатньо встановити сумісну термостатичну головку. Це відрізняє їх від класичних секційних моделей, де термостатичний клапан зазвичай встановлюється окремо на трубопроводі.
Як підібрати біметалевий радіатор з нижнім підключенням
Спочатку потрібно визначити необхідну теплову потужність. Для приблизного розрахунку можна використовувати 100 Вт на 1 м² приміщення зі стандартною висотою стелі. Точний підбір виконується за тепловтратами.
Після цього перевіряють:
- тепловіддачу однієї секції;
- необхідну кількість секцій;
- міжосьову та повну висоту радіатора;
- глибину секції;
- робочий тиск;
- сторону та міжосьову відстань нижнього підключення;
- наявність вбудованого термостатичного клапана.
Для квартири з централізованим опаленням особливу увагу потрібно приділити допустимому робочому тиску та конструкції внутрішнього сталевого колектора.
Кількість секцій та теплова потужність
Нижнє підключення не скасовує необхідності правильного розрахунку батареї. Якщо приміщенню потрібно 1800 Вт тепла, радіатор повинен забезпечувати цю потужність при фактичному температурному режимі системи.
Кількість секцій розраховується просто:
необхідна потужність приміщення ÷ тепловіддача однієї секції = кількість секцій.
Результат округлюють у більшу сторону.
Купити біметалевий радіатор з нижнім підключенням
Перед тим як купити біметалевий радіатор з нижнім підключенням, рекомендуємо визначити не тільки необхідну кількість секцій, але й точне розташування труб. Помилка зі стороною підключення може потребувати переробки вже готової системи опалення. Ціна біметалевих радіаторів з нижнім підключенням залежить від виробника, розміру, кількості секцій, конструкції підключення та комплектації термостатичною арматурою. Для коректного порівняння краще дивитися на вартість готового радіатора необхідної потужності, а не лише на ціну однієї секції.
